Descripción del Producto

Con el desarrollo de la tecnología de marcado láser, cada vez más fabricantes marcan sus productos mediante láser. Como:

Se puede tallar y marcar en una variedad de superficies metálicas y no metálicas, y se usa ampliamente en rodamientos industriales, engranajes, diversas piezas de automóviles, herramientas de hardware, dispositivos aeroespaciales, chips de circuitos integrados, accesorios de computadora, relojes, productos electrónicos y de comunicación. , electrodomésticos, alambres y cables, envases de alimentos, joyas, tabaco y muchos otros campos del marcado de gráficos y texto.

Sus materiales incluyen oro, plata, cobre, aluminio, acero inoxidable, aleaciones duras, cromado, titanio y otros metales, cerámica, PVC, plástico, resina epoxi, cuero y otros materiales no metálicos.

Características

(1)Características de trabajo

La máquina de marcado láser de fibra utiliza un láser de fibra pulsada con una potencia máxima de salida de hasta 25 kW con un ancho de pulso de menos de 20 ns, con una calidad de haz alta M2.<1.5 close to the diffraction limit. Our patented "Injection Technology" enables our products to use highly reliable, large-area laser diode pump sources, thus achieving cost-effective and maintenance-free operation. The all-fiber structure of the laser ensures the high reliability of the laser without any optical element to adjust the collimation. The integrated design of the system makes it easier for customers to use and provides ideal solutions for various industrial applications.

La máquina de marcado láser de fibra tiene una larga vida útil, un tamaño pequeño, no necesita un gran sistema de refrigeración por agua, solo se puede realizar una simple refrigeración por aire. También puede funcionar normalmente en entornos hostiles como golpes, vibraciones, altas temperaturas o polvo. La velocidad de procesamiento es 2-3 veces mayor que la de la máquina de marcado láser tradicional. Excelente calidad del haz, punto pequeño, el ancho de la línea de marcado es muy estrecho, adecuado para marcado fino. Bajo costo de uso, ahorro de energía, la potencia de toda la máquina es de solo 500W. En comparación con la bomba de lámpara y la máquina de marcado láser semiconductor, el costo de electricidad se puede ahorrar entre 20000 y 30000 yuanes al año. Diseño modular integrado, fácil mantenimiento, tamaño reducido. Guarde su valioso espacio de fábrica.

(2)Descripción estructural

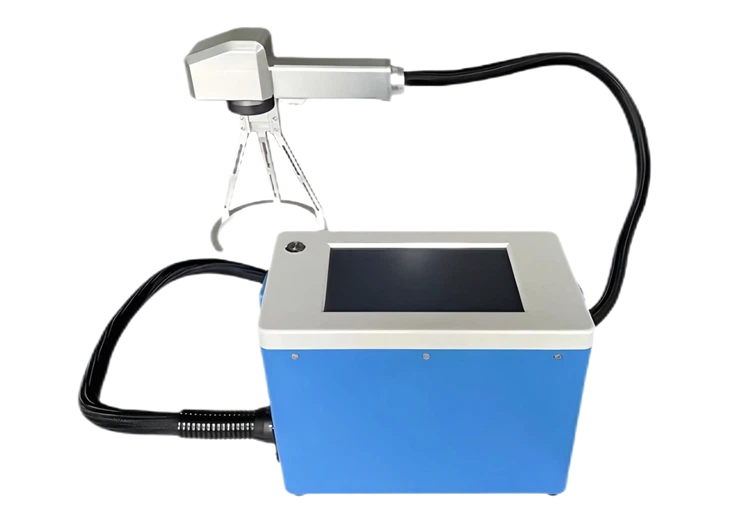

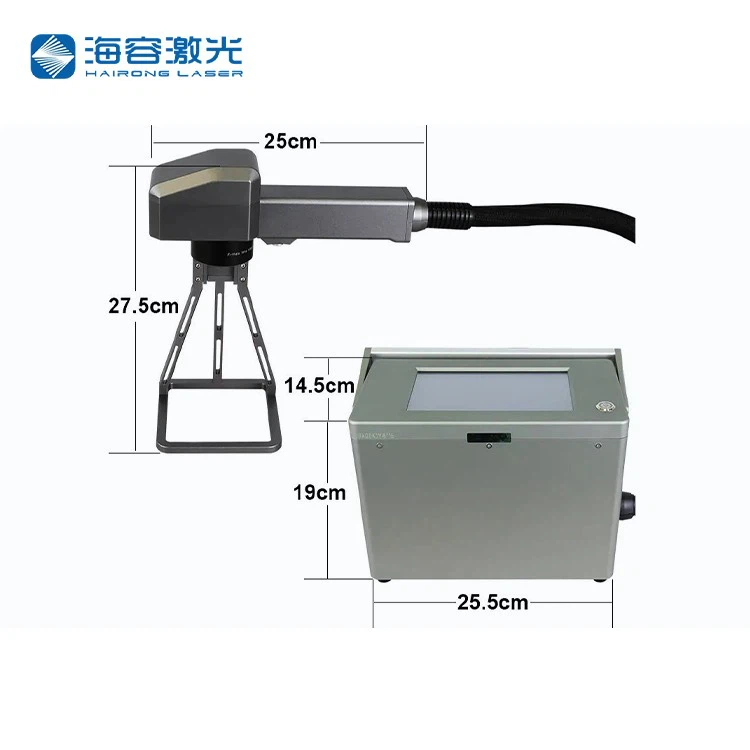

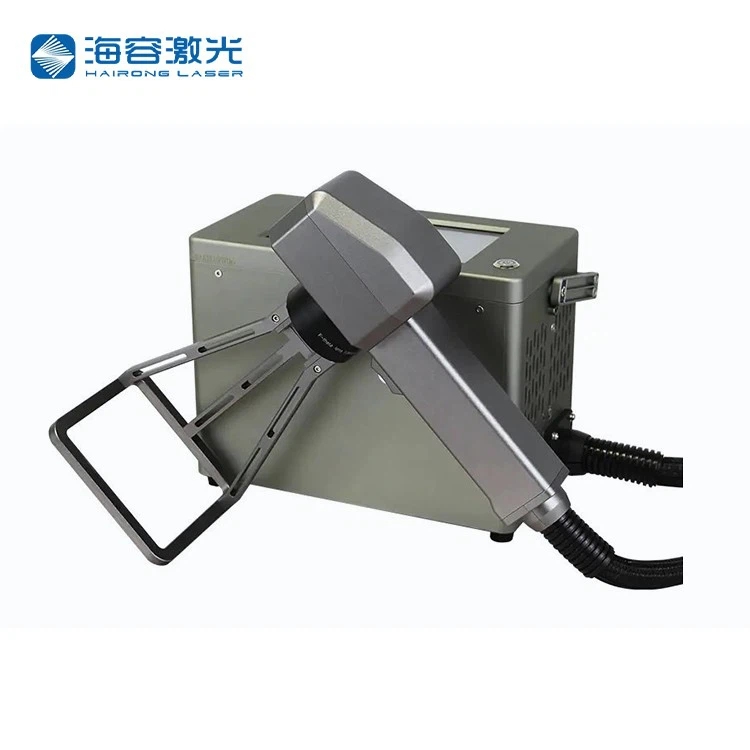

La máquina de marcado láser de fibra HR-GX20/30 se compone principalmente de cuatro partes: sistema de control, cabezal de marcado láser, láser y computadora.

Norma técnica del equipo

		HR-GX20/30
Modo de operación láser		legumbres
Potencia del láser de salida W		20/30
Energía de salida monopulso de 20 kHz, mJ		1.0
Ancho de pulso láser, ns	<20
Potencia máxima de pulso a 20 kHz, kW		>20
Tasa de repetición de pulso, kHz		20至100
Rango de ajuste de potencia de salida, %		10 - 100
Estabilidad de la potencia de salida, %		<+/- 2
Longitud de onda del láser, nm		1064
Área de marcado láser mm		(Opcional según demanda del cliente)
Velocidad de escaneo láser m/seg		Máx. 10
Temperatura de almacenamiento, grados		- 20 a + 60
Entorno de funcionamiento Temperatura: grados		+ 5 a + 40
Tensión de entrada VCA		220
Potencia eléctrica de entrada, W		800
Tipo de enfriamiento		refrigeración por aire
Peso de la máquina, kg		45
Consumo de energía a plena carga, kw/h		1.0
Vida útil de toda la máquina, h.		100000

Lista de configuraciones principales de dispositivos

Número de serie	Nombre del subsistema	Nombre del componente	modelo	cantidad
1	Cabezal de marcado láser	Lente de escaneo de alta velocidad	RC7110-A	1 juego
1	Cabezal de marcado láser	Lente de escaneo	F=160	1 juego
2	láser	Láser de fibra	Impresora multifunción -20/30 W	1 juego
3	Gabinete de marcado láser	gabinete		1 juego
4	sistema de control		Toque la máquina todo en uno	1 juego
5	banco óptico			1 juego

Documentos técnicos: (configuración única)

Un conjunto de instrucciones para el uso de la máquina de marcado láser (incluido el diagrama estructural, el diagrama de apariencia de la máquina de marcado láser, etc.)

Un conjunto de instrucciones eléctricas (incluidos esquemas eléctricos y diagramas de cableado)

Un conjunto de certificado de conformidad.

(4) chaqueta de embalaje

(5) Se ha realizado una copia de seguridad del sistema en el disco de almacenamiento F.

Lista de suministro de equipos

Número de serie	modelo anfitrión	Nombre	cantidad	Observación
1	HR-GX20/30	Máquina de marcado láser de fibra	regirse por el contrato	conjunto completo

aceptación de equipos

Los estándares de aceptación se basan en los estándares nacionales pertinentes y las disposiciones pertinentes de este acuerdo técnico.

Una vez calificada la instalación y depuración del sitio especificadas por el demandante, entrará en estado de funcionamiento, es decir, se califica la aceptación.
